POMPA DO PODROBÓW Typ PDP-1



Pompa do podrobów służy głównie do transportu żołądków, serc, wątroby oraz szyjek kurczaków.

Budowa i działanie:

Pompa do podrobów wykonana jest z materiałów nierdzewnych, kwaso- odpornych oraz tworzywa sztucznego. Elementy przeznaczone do transportu wrzucane są do kosza zasypowego i poprzez suwliwą pracę tłoka przetłaczane przez system zaworów klapkowych do układu rur, a dalej do punktu nadania. Dla zapewnienia prawidłowej pracy pompy wraz z elementami musi być przez cały czas dolewana woda. W przypadku transportowania żołądków, wątrób, serc czy szyj można dodawać wodę lodowa i przy długiej drodze transportowania uzyskuje się jednocześnie efekt schłodzenia elementów. Transport od punktu nadania może odbywać się na odcinku nawet do 80 m, rurami nierdzewnymi O 89 lub rurami PCV. W przypadku transportowania elementów przeznaczonych do dalszego spożycia powinny być one kierowane na specjalne sita separacyjne w celu oddzielenia wody, w przypadku transportu odpadów należy je kierować na separator odpadów lub sito do odpadów.

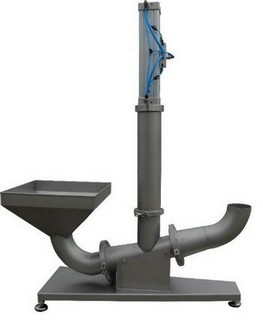

Opis rysunku:

  1. Kosz zasypowy
  2. System zaworów klapkowych
  3. Układ cylindra wraz z tłokiem
  4. Pneumatyczny system sterowania tłokiem
  5. Podstawa
  6. Kolektor wylotowy
  7. Korpus

Dane techniczne:

  • Zapotrzebowanie powietrza – 3,6 m3/h
  • Ciśnienie robocze – 6 atm.
  • Zapotrzebowanie wody – 0,5 m3/h
  • Wydajność pompy: do 9000 szt./h jednego elementu tzn. 9000 żołądków lub wątrób lub serc lub szyj.
