TRANSPORT ODPADÓW MIĘSNO-KOSTNYCH


TYP: TOP-1/2

System pneumatyczny służy do sprawnego transportowania odpadów poubojowych, pozyskiwanych w wyniku procesów technologicznych prowadzonych na ubojni.

DZIAŁANIE

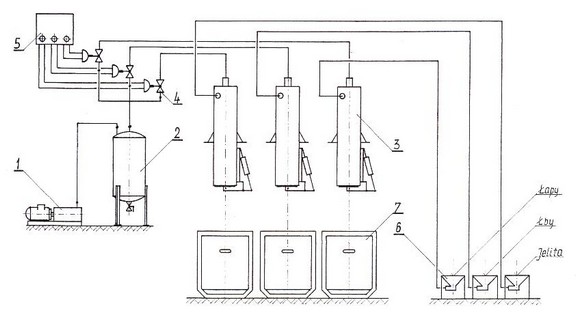

Odpady poubojowe występujące w wyniku prowadzonego procesu technologicznego charakteryzują się różnymi własnościami fizycznymi i w późniejszym etapie mają różne przeznaczenie, są surowcem do dalszego przetworzenia na przykład: na karmę dla zwierząt. Ustalono ich podział na: łapy, łby i jelita. To m.in. stanowi o występowaniu trzech ciągów. Jak przedstawiono na rysunku poniżej ustawienie koszy zasypowych (6) nadaje początek każdemu ciągowi. Transport odpadów odbywa się przewodem zamkniętym (rurą nierdzewną, kwasoodporną) do zbiornika oddzielającego (3). Masa nagromadzona w zbiornikach zostaje w odpowiednim czasie usunięta poprzez otworzenie pokrywy dennej. Odpady spadają ze zbiorników do kontenera (7). Transport w każdym ciągu odbywa się naprzemiennie w cyklu automatycznym. Układ wykonawczy zmontowany jest z siłowników pneumatycznych o bardzo wysokiej trwałości i niezawodności działania. Automatyką zajmuje się odpowiednia jednostka taktująca (5), która posiada regulację czasu. Transport odpadów odbywa się na zasadzie podciśnienia co stanowi jedną z jego głównych zalet. Łatwość lokalizacji i sterowania każdym ciągiem jest równie ważnym atutem.

DANE TECHNICZNE

System jest złożony z :
1. Pompy próżniowej
2. Zbiornika wyrównawczego
3. Zbiorników rozdzielających (cyklonów)
4. Zaworów sterujących
5. Jednostki sterującej zaworem
6. Koszy zasypowych odpadów poubojowych
7. Kontenerów na odpady
